壓力閥

ZDB6/10 Z2DB6/10疊加式溢流閥

◆說    明

ZDB和Z2DB型溢流閥是疊加式結構先導式溢流閥,用于限制系統壓力。其組成主要包括閥體 ,帶一個或兩個插裝溢流閥。系統壓力由調節元件設定。

在靜態位置該閥關閉, A口壓力作用于閥芯上。同時,壓力經過節流孔作用在閥芯彈簧側,并經過節流孔作用于先導閥芯上。如果A口壓力上升超過彈簧的設定值, 先導錐閥芯克服彈簧力開啟。油液可從閥芯的彈簧側、節流孔和通路流入T口,所產生的壓降使閥芯隨之移動,這就導致油口A和T與連通,而彈簧設定壓力不變。控制油從兩彈簧腔經油口T從外部回油。

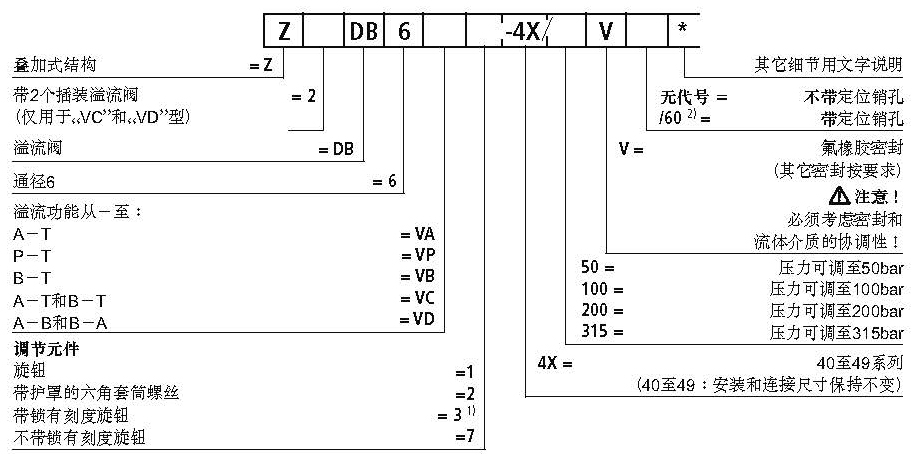

具體型號分為：

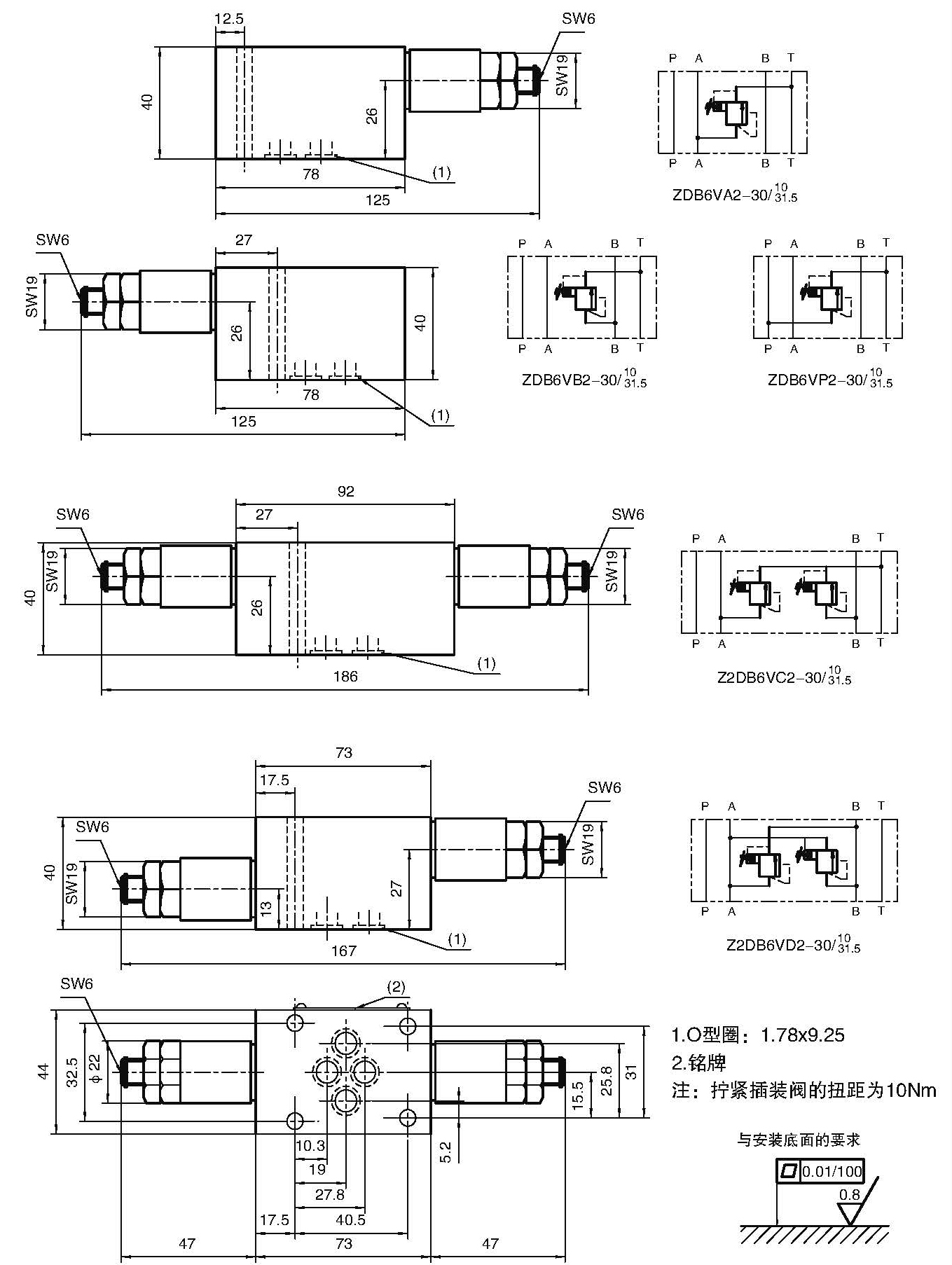

ZDB6VA ZDB6VP ZDB6VB Z2DB6VC Z2DB6VD

ZDB10VA ZDB10VP ZDB10VB Z2DB10VC Z2DB10VD
